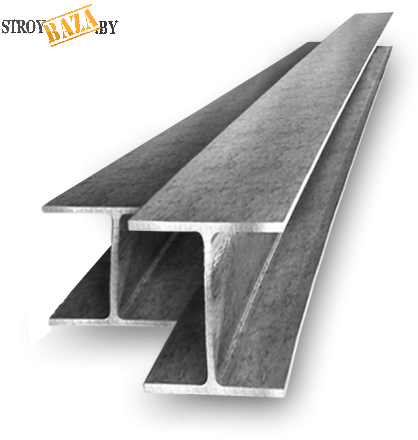

По конструкции двутавровые балки имеют всего три вида, к которым относятся:

  1. Тавры нормальные (обыкновенные);
  2. Колонные;
  3. Широкополочные.

Первый вид имеет центральное ребро жесткости от 100 до 600 мм. При этом их полки увеличенной толщины — это уменьшает нагрузку на центральное вертикальное ребро тавра от внешних усилий. Жесткость этой конструкции тавра сравнительно невысокая, поэтому обычный двутавр не может превышать длину более 19 м/п.

У широкополочных двутавров соотношение ширины полок к высоте составляет 1 к 2.5 — 1 к 1.16, что обеспечивает балкам высокую устойчивость и дает возможность использовать их как самостоятельную конструкцию. Естественно, что прочность этих балок намного выше обычных.

Самыми прочными из всех двутавров являются колонные балки. У них более мощное сечение, благодаря которому они могут выдерживать колоссальные нагрузки, измеряемые тоннами. Но это свойство, естественно, привело к их увеличению массы, которая намного больше первых двух видов, поэтому они часто используются только для монтажа опорных колон в каркасных конструкциях.

По методу изготовления двутавры делятся на горячекатанные и сварные.

Для заказчика существует возможность подобрать конструкцию нужного ему размера. Можно изготовить изделие с индивидуальными размерами по длине, ширине полок, и высоте тавра. По требованию заказчика сварную балку можно изготовить сразу с отверстиями под различные крепления и соединения, а также усилить, приварив дополнительные ребра жесткости.

Такая балка намного легче горячекатаной, и благодаря этому дополнительно экономятся определенные денежные средства, которые можно использовать на другие стройматериалы.

Недостатки

Наличие сварных швов, что в некоторой степени понижает прочность практически всей конструкции, особенно если сварка выполнялась ручным способом. Правда, в этом случае тавр может быть усилен дополнительными ребрами жесткости, которые привариваются между полками к стенке двутавра.

В принципе параметры любого проката являются показателям для его использования под определенные нагрузки в различных строительных и производственных сферах. 18 двутавр, по точности проката может принадлежать к категории (А), которая относится к повышенной точности. Ее отклонение от заданных по ГОСТ размера, может быть в пределах ±0,2%.

Также балка может быть категории (В) — это категория обыкновенной точности с допуском ±0,5%. Обычно изготавливается из низкоуглеродистой стали, в которой содержание углерода составляет примерно 0,3%. Но для повышения ее прочности сталь для 18 двутавра может дополнительно легироваться.

Категория А:

  1. H — 180 мм — высота двутавра;
  2. B — 100 мм — ширина полок;
  3. S — 5.1 мм — толщина вертикальной стенки;
  4. t — 8.3 мм — внутренний уклон полок;
  5. m — 19.92 кг — масса 1 м/п;
  6. 50.2 м/п — в 1 тонне.

Изготавливается по ГОСТ 8239–89 .

Категория В:

  1. H — 180 мм;
  2. B — 90 мм;
  3. S — 5.1 мм;
  4. t — 8.1 мм;
  5. m — 18.35 кг м/п;
  6. 54.5 м/п — в 1 т.

Внутренний уклон полок двутавра No18 соответствует 6−12%, а номер обозначает, что высота его профиля соответствует 18 см.
